STX1300 大車週記-（6）改裝ST1300警用開關

在電路配線確定好之後，
就是上車組裝了～


因為事先已經先把原廠的開關電路定義確定好了，
所以原則上，
電路的部分是接近直上。

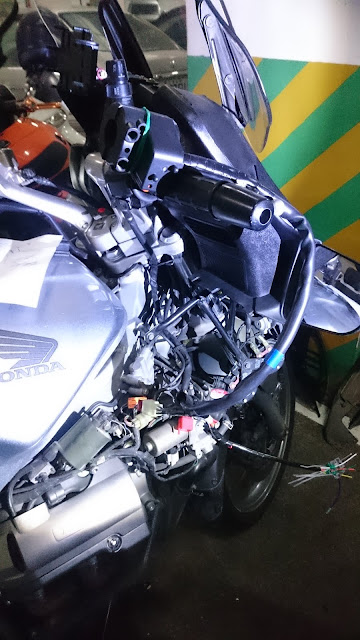

紅色的部分就是原廠的右開關總成接頭

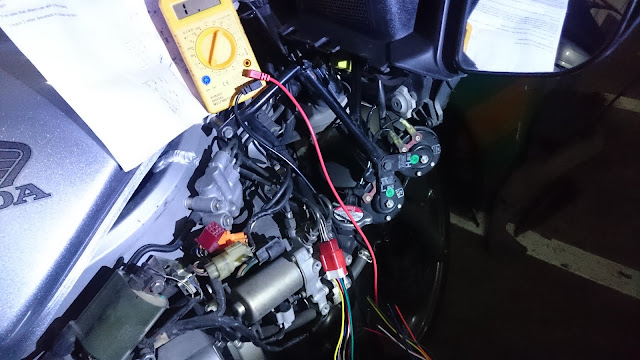

接上9PIN接頭測電壓



接上警用開關測試功能！

大燈開關的第7.8段則有一點小問題。

第7段反而沒有作用，

因為電門一開就是小燈全開。
大燈要開到第八段才有作用。

所以第七段的部分我還在考慮跟USB電源、無線電、測速器連動。

但是實際安裝有點小麻煩，

1.原廠的螺絲要用在警用開關上會不夠長，要再加長約0.5cm。

2.再來就是油門線原本是走前方的孔，但是警用開關是走下方的孔。走線上要比較費心！

3.前煞總泵必須調整到最左側，但是開關固定孔的大小比警用開關的固定銷還要小，所以開關上的固定銷要修小一點點。

4.原廠把手的開孔，如果將開關裝上去的話會導致總泵無法裝上，要將孔往右邊修2～3mm才可以順利安裝。
